研究所には、大型シャシダイナモ、小型シャシダイナモ、エンジンダイナモの３基の設備が、敷地内の自動車棟に設置されています。
- 大型シャシダイナモ
- 大型自動車排出ガス計測システム
- 小型シャシダイナモ
- 小型自動車排出ガス計測システム

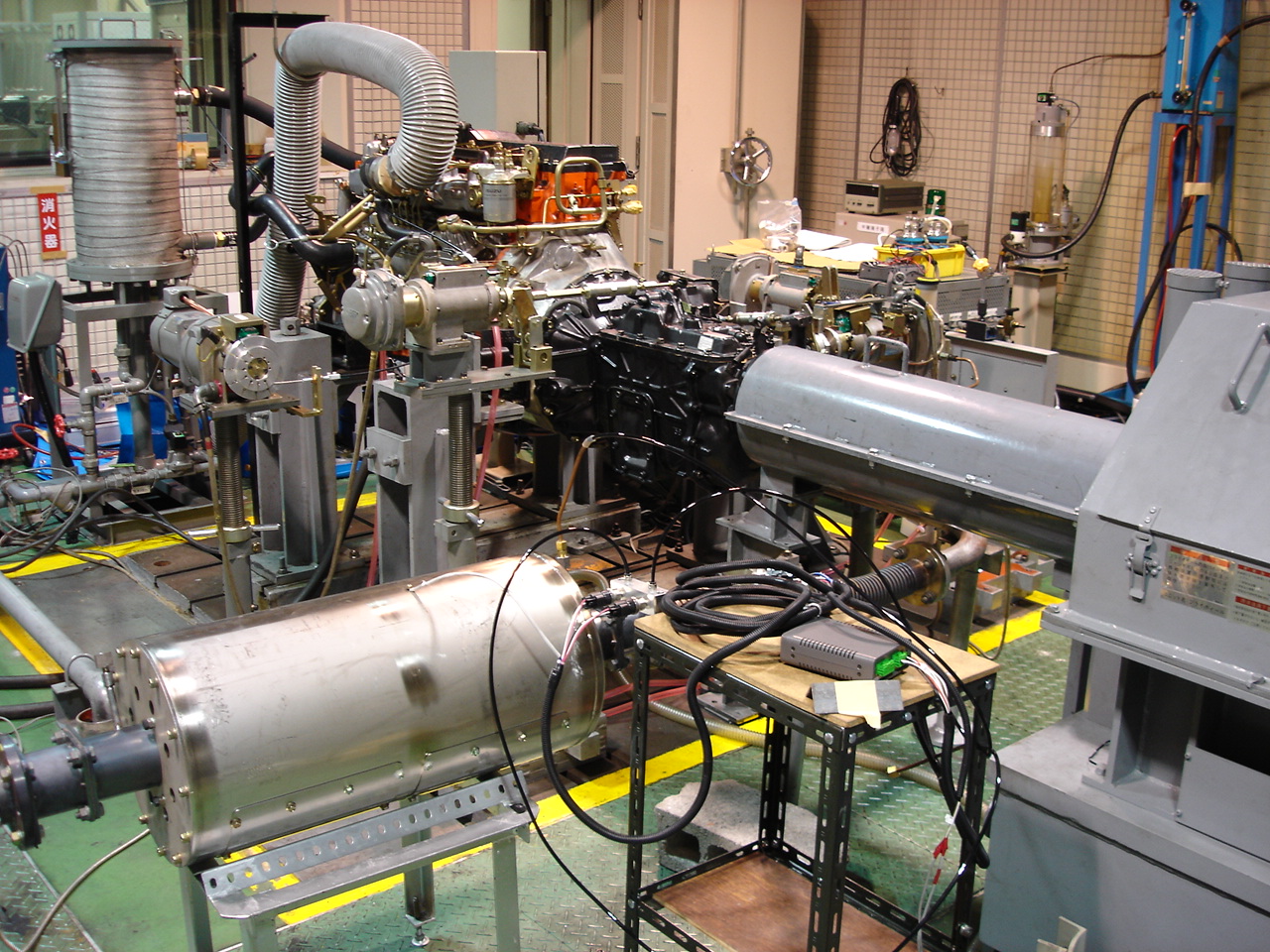

- エンジンダイナモ
|
| このページのトップへ 環研ＴＯＰへ |

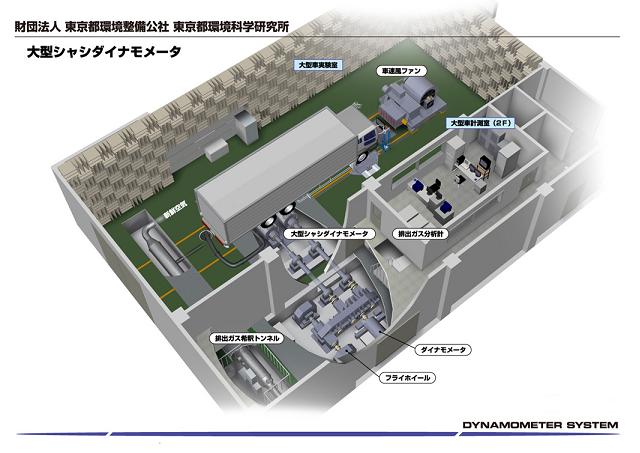

| １ 大型シャシダイナモ |
| 設置年度 |
平成18年度 |
|
|
| 試験対象車両 |
トラック、バス等の大型車両 |
（写真をクリックしてください。）

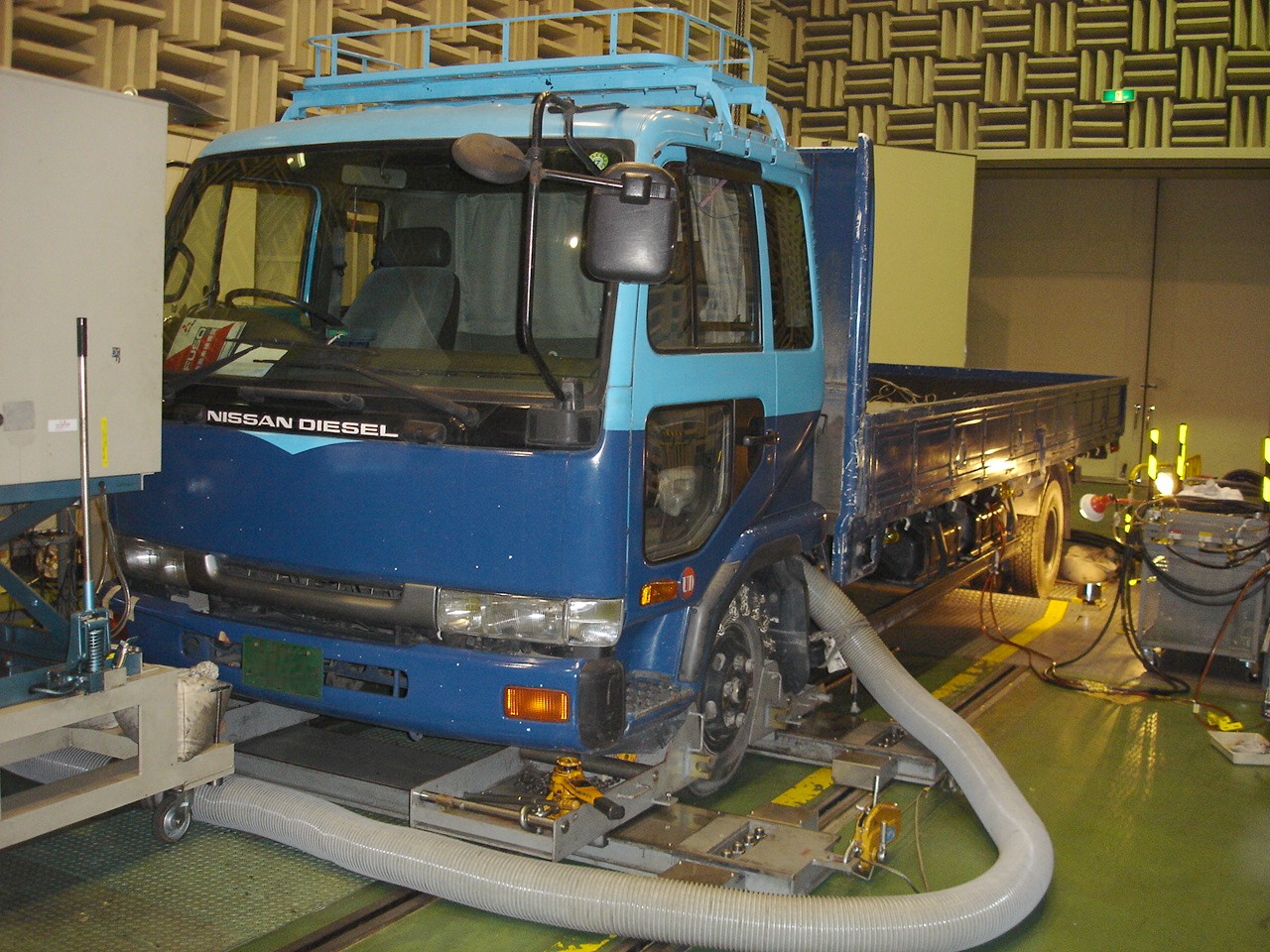

全景 |
ローラー |

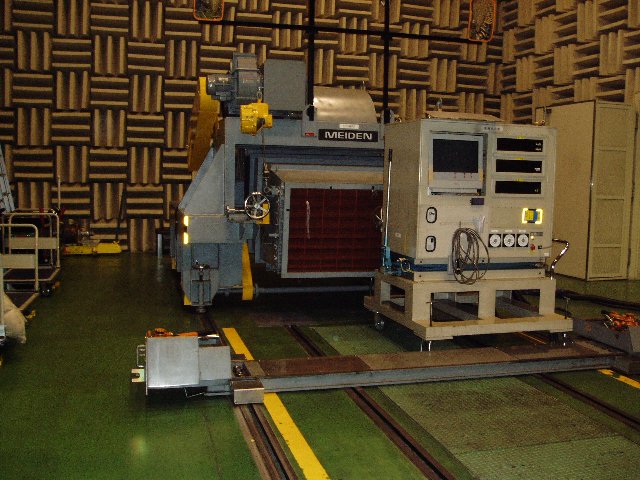

送風ファン

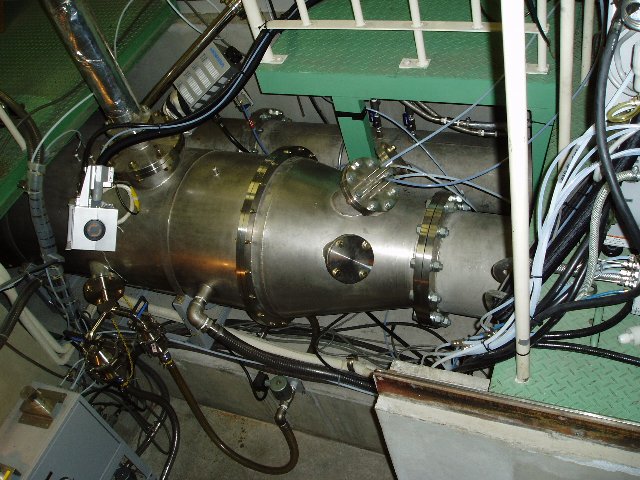

 排ガス希釈装置 |
|
| 重量 |
3,000〜20,000kg
（後輪1軸車）
6,000〜25,000kg
（後輪2軸車） |
| 駆動輪 |
後軸／２軸､１軸 |
| ホイールベース(第1) |
2,000〜6,800mm |
| タイヤトレッド |
1,240〜2,050mm |
| 車速 |
0〜120km／h |
| ローラー |
型式 |
シングル |
| 直径 |
1,061mm |
| 前後ローラー間 |
1,200〜1,450mm |
| 動力計 |
形式 |
直流電気動力計 |
| 吸収 |
370kW |
| 制御方式 |
車速、トルク、走行抵抗 |
| 慣性補償 |
慣性重量 |
3,000〜25,000kg |
| 固定（１軸） |
4,500kg |
| 固定（２軸） |
7,500kg |
| フライホイール(２枚) |
4,000kg／枚 |
| 電気慣性 |
-1,500〜9,500kg |
| エンジン冷却ファン |
風速 |
0〜100km／h |
| 補助冷却ファン |
風速 |
10〜80km／h |
| タイヤ冷却ファン |
風速 |
0〜100km／h |
|
|
| このページのトップへ 環研ＴＯＰへ |
| ２ 大型自動車排出ガス計測システム |
| 機 器 |
概略仕様 |

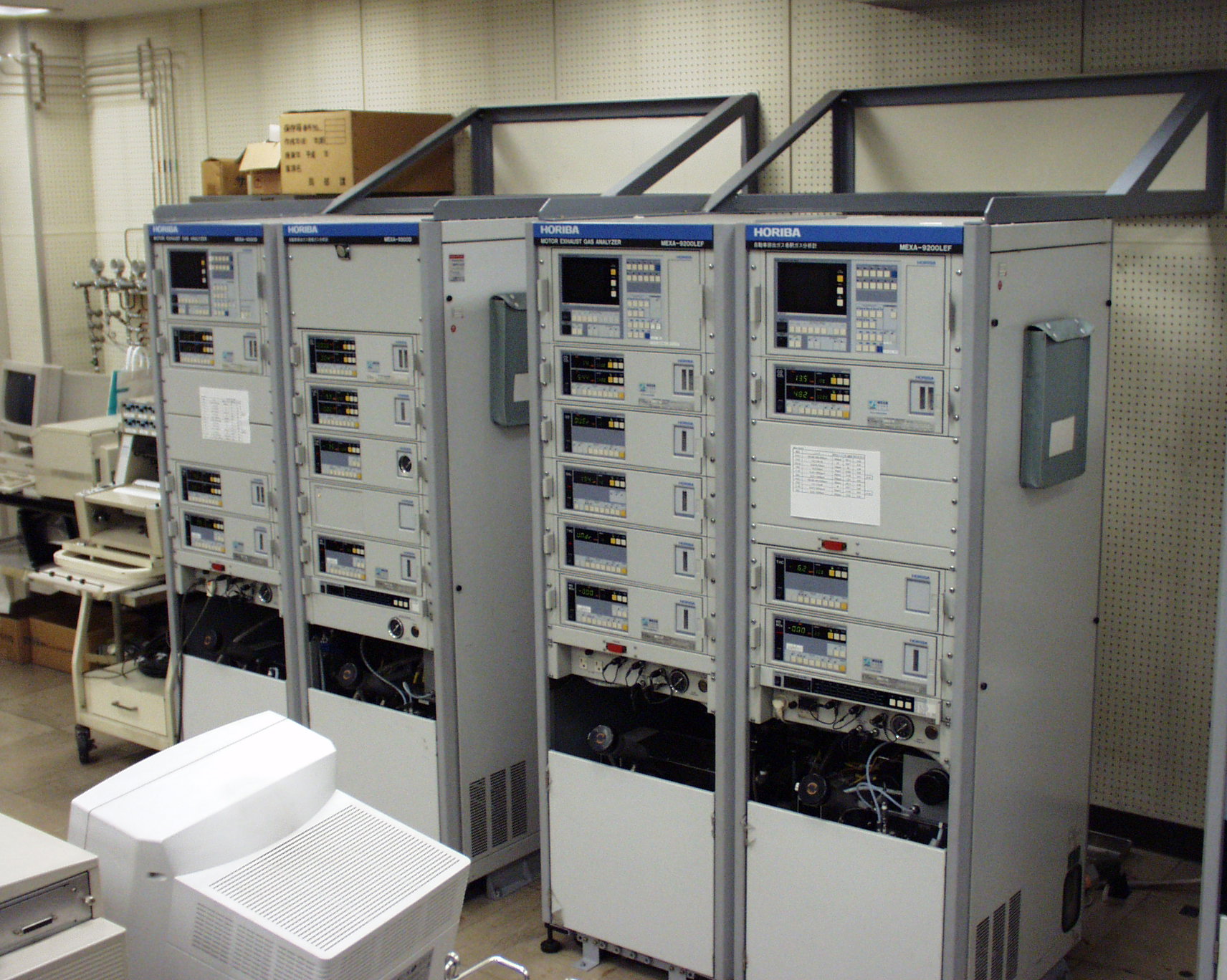

自動車排出ガス分析装置
(MEXA-7400D) |
分析項目 |
ＣＯ､ＣＯ2,ＮＯ(ＮＤＩＲ）
ＴＨＣ(Ｈ−ＦＩＤ)：191℃加熱
ＮＯｘ(Ｈ−ＣＬＤ)：65℃保温
Ｏ2(磁気圧式) |
| ＣＨ4(ＧＣ) |
ＣＶＳ装置
（CVS-7400T） |
臨界流量ベンチュリ方式（ＣＦＶ） |
| 流量 |
120、110、100、90、80、70、60、50、40m3／min |
| その他 |
ベンチュリ自動交換、熱交換器 |
希釈トンネル
（DLT-24120W） |
主希釈トンネル |
トンネル直径： 609.6mm
流 量 ： 120m3／min(Max) |
| ２段希釈トンネル方式 |
内 径 ： 83mm以上 |
| 加熱型２段トンネル |
内 径 ： 124mm |
マイクロトンネル
（MDLT-1302T） |
サンプル流量 |
40〜80L／min |
粒子状物質サンプリング装置
（DLS-7200） |
サンプル流量 |
35〜150L／min |
| PM捕集フィルタ |
ø70mm,ø47mm |
粒子状物質測定機
（UHVS-5) |
サンプル流量 |
2〜5m3／min |
| フィルタ面積 |
508mm×508mm |
制御コンピュータ
（VETS-9000PC) |
CPU |
バッグマス、モーダルマス解析 |
| OS等 |
Windows NT 4.0 |
| 空気清浄機 |
希釈トンネル用 |
流量： 130m3／min(Max)
温度： 25±5℃
湿度： 30〜75％ |
| エンジン吸入空気 |
流量： 25m3／min(Max)
温度： 25±5℃
湿度： 30〜75％ |
| 排気設備 |
流量 |
200m3／min(Max) |
|
 |
|
| このページのトップへ 環研ＴＯＰへ |

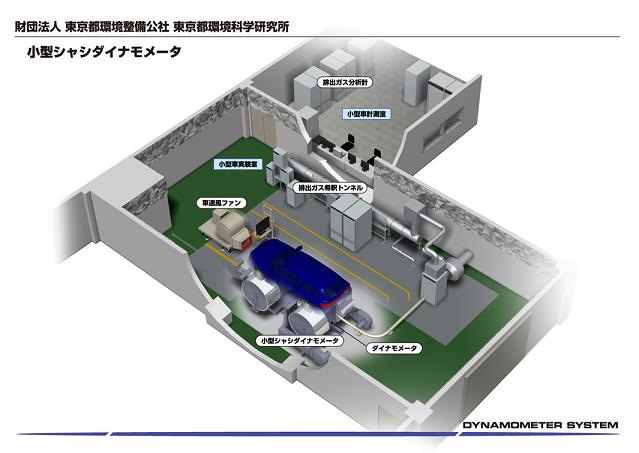

| ３ 小型シャシダイナモ |
| 設置年度 |
平成18年度 |
|
|
| 試験対象車両 |
乗用車、トラック等の小型車両 |

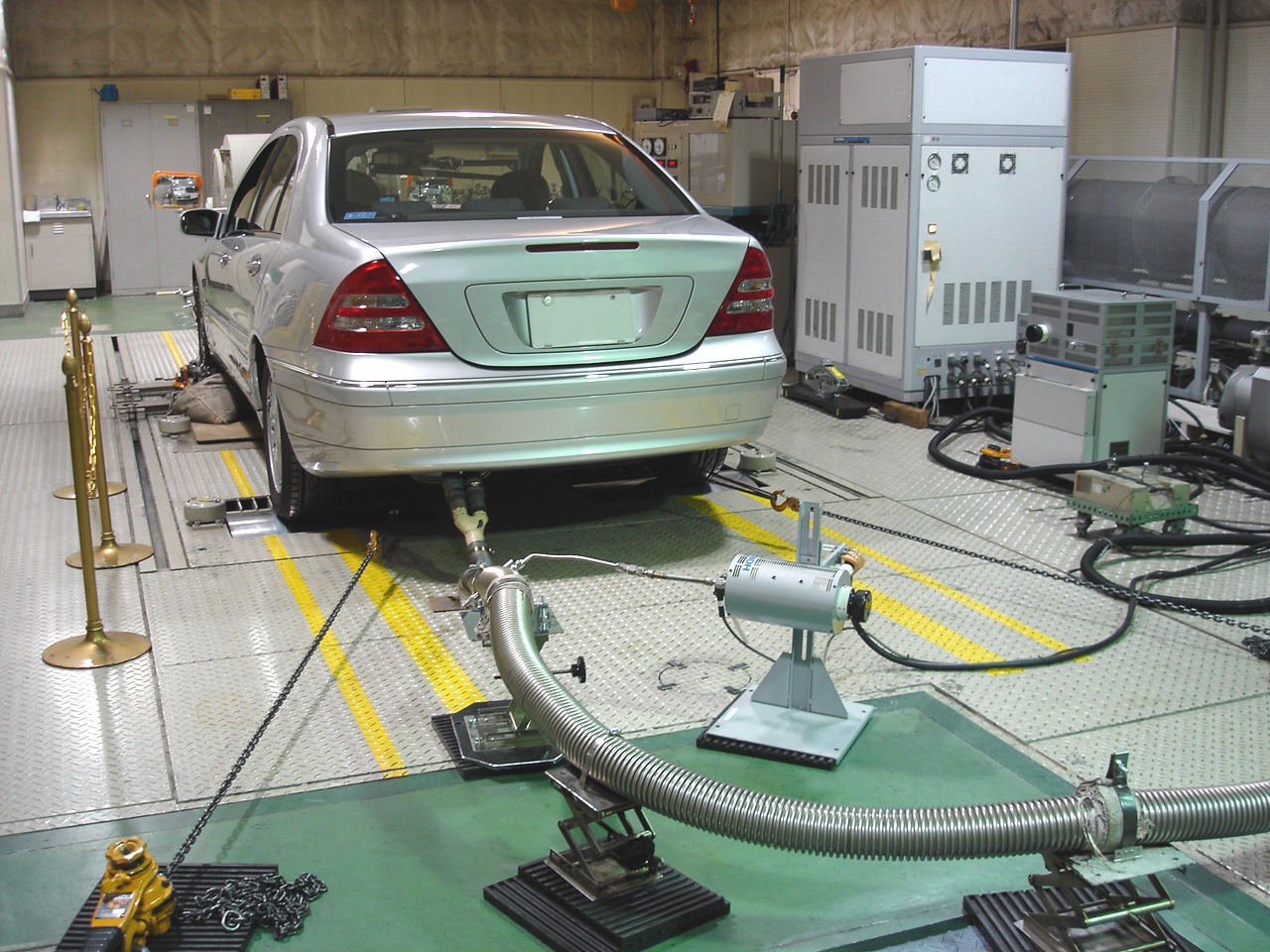

全景 |
|
| 重量 |
800〜3,500kg（2WD）
1,000〜3,500kg(4WD） |
| 駆動輪 |
前輪、後軸／１軸 |
| ホイールベース |
1,700〜3,500mm(2WD)
2,200〜3,500mm（4WD） |
| タイヤトレッド |
1,000〜1,900mm |
| 車速 |
0〜160km／h |
| ローラー |
型式 |
ｼﾝｸﾞﾙﾛｰﾗｰｵｰﾊﾞｰﾊﾝｸﾞ |
| 直径 |
1,591mm |
| 動力計 |
形式 |
交流電気動力計 |
| 吸収 |
220kW |
| 制御方式 |
車速、トルク、走行抵抗 |
| 慣性補償 |
慣性重量 |
800〜3,500kg（電気慣性補償） |
| エンジン冷却ファン |
風速 |
0〜100km／h |
| タイヤ冷却ファン |
風速 |
0〜100km／h |
|
